突破工艺边界，奎芯科技LPDDR5X IP硅验证通过，速率达9600Mbps

　　近日，奎芯科技自主研发的LPDDR5X PHY IP在8nm工艺上顺利完成流片验证。实测不仅稳定达到9600Mbps速率，更超频跑通10.8Gbps，展现出在先进工艺节点上挑战极致带宽的非凡能力，为高性能计算、AI边缘计算等场景提供了高性价比的内存接口方案。

　　满血性能：从标准到巅峰的跨越

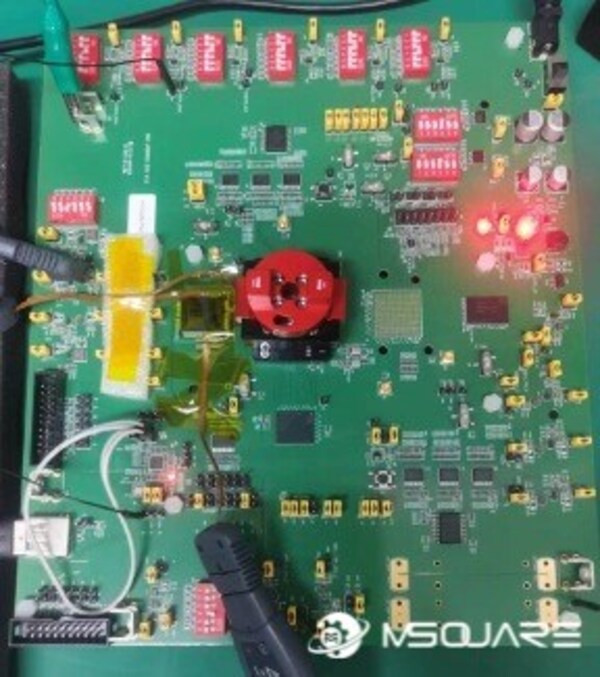

　　2-rank DRAM测试子板挂载方案

　　本次流片验证采用了挂载2-rank DRAM测试子板的方案，全面覆盖了从低速到极速的工作场景。

　　满血达标：该IP在1000Mbps至9600Mbps的速率范围内实现了DLL的精准锁定。

　　极致突破：在完成8533Mbps和9600Mbps标准读写测试的基础上，该IP成功实现了10.8Gbps的超频运行。

　　信号质量：示波器实测眼图显示（见下图），在10.8Gbps超高带宽下，眼图清晰、裕量充足，PHY IO驱动能力与信号完整性优异。

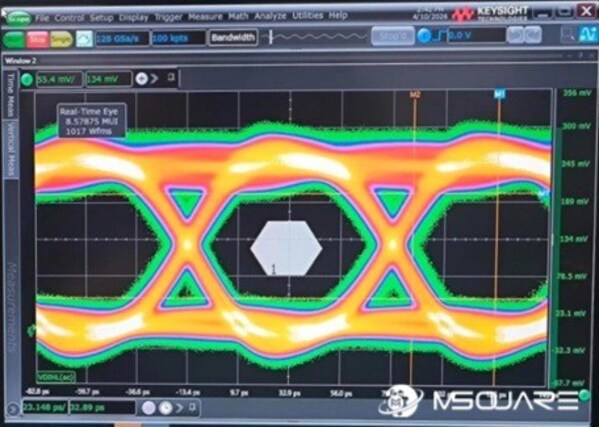

　　10.8Gbps速率下实测眼图，眼宽与眼高裕量充足

　　技术深耕：全栈功能验证通过

　　报告指出，该LPDDR5X IP在硬件电路与固件算法层面均达到了商用就绪标准：

　　核心电路稳健：PHY PLL工作正常，输出频率符合寄存器预期读取值；ZQ电阻校准与IO配置均符合设计预期。

　　软件算法成熟：关键的SW Training环节实现全项通过，包括DCC、CBT、Write Leveling以及复杂的Read/Write DQ 1D/2D Training。这确保了该IP能够自动适配不同环境，为客户提供"即插即用"的稳定体验。

　　高负载支持：成功通过2-rank DRAM挂载测试，证明了其在大容量、重负载应用场景下的可靠性。

　　上述全栈功能验证的通过，意味着该IP已具备商用就绪能力。对客户而言，采用奎芯科技的LPDDR5X IP：

　　• 在8nm工艺上即可获得原本需更先进制程才能实现的内存带宽；

　　• "硅验证+完整训练算法"大幅降低集成风险，缩短芯片上市周期。

　　奎芯LPDDR5X IP：先进制程下的高性能之选

　　在高性能计算、智能座舱、边缘AI应用及高端移动设备领域，内存带宽和功耗已成为核心瓶颈。此次基于知名FAB 8nm工艺的LPDDR5X IP成功验证，是奎芯科技IP业务为业界带来的又一高性能产品。

　　未来，我们将继续致力于为全球SoC厂商提供更具竞争力的先进连接方案，助力AI与高性能计算时代的产业升级。
